Система увлажнения Molleton



Одна из старейших систем увлажнения нашла применение в конструкции многих машин. Эту систему отличает конструкторская простота исполнения, стабильность в пленкообразовании. К существенным минусам данной системы относится слабая управляемость пленки увлажнения на форме, высокая инертность данной системы при выходе на тираж (требуется много листопрогонов, чтобы поймать баланс краска/вода), трудоемкость обслуживания.

Принцип работы данной системы заключается в том, что посредством валиков, зачехленных в тканевые чехлы, увлажняющий раствор подается на форму. Существует несколько конструкций данной системы, но объединяет их одно — наличие чехловых накатных валиков

Три варианта систем увлажнения Molleton. Валики: дукторный (R), дозирующий (d), накатной (W) и раскатной (О)

Система увлажнения Dahlgren



Увлажняющий аппарат косвенного действия состоит из трех валиков. Промежуточный и резиновый накатной валики являются общими для красочной и увлажняющих систем. Количество подаваемого увлажняющего раствора регулируется изменением скорости вращения дукторного и промежуточного валиков, которые имеют независимый привод. Недостатки этой системы:

  • малое количество валов приводит к значительной неравномерности подачи по ширине печатной зоны;

  • отсутствие режима предварительного смачивания формы, вследствие чего при включении машины печатная форма сразу же закатывается краской и для предотвращения этого перед включением приходится вручную смачивать форму

Система увлажнения Dahlgren. Валики: дукторный (R), накатной (W) и раскатной (О)

Система Aquamagic



В этой системе спиртового увлажнения, в отличие от предыдущей схемы, используются четыре валика и прерывистая подача раствора. Все валики, кроме дукторного, вращаются со скоростью хода машины, а один из них совершает перемещения вдоль оси, за счет чего выравнивается подача раствора по ширине. Подача увлажняющего раствора варьируется путем изменения скорости вращения дукторного вала. Временно прекратить подачу увлажнения можно, зафиксировав передаточный валик

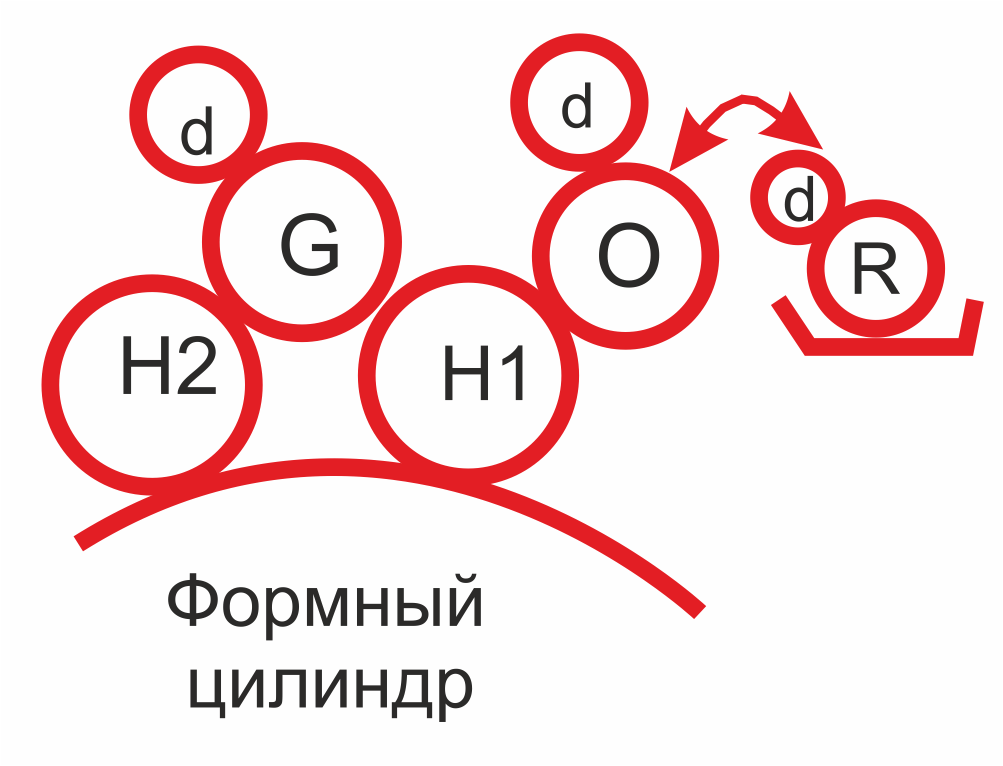

Система увлажнения Aquamagic. Валики: дукторный (R), дозирующий (d), грузовой (G), накатные (Н1, Н2)

Система Crestline



Crestline — это система пленочного увлажнения прямого действия. В ней увлажняющие валики не касаются валиков красочного аппарата, за счет чего можно подавать воду или краску независимо друг от друга. Отличительной особенностью этой системы является ее саморегулируемость. Так, при резком увеличении подачи краски автоматически увеличивается подача увлажняющего раствора, что предотвращает закатывание пробельных элементов на форме. В результате освобождается время печатника, который может сконцентрировать свое внимание на более важных операциях. При необходимости остается возможность регулирования подачи воды вручную, за счет изменения зазоров между валиками

Система увлажнения Crestline. Валики:дукторный (R), дозирующий (S), накатной (W) и раскатной (О)

Система Aquamatic



Эта система спиртового увлажнения применяется на печатных машинах компании АВDick. Здесь контакт между аппаратом увлажнения и наката краски осуществляется не на уровне накатного валика, а раньше. Передаточный качающийся валик с одной стороны касается дукторного увлажняющего валика, а с другой - раскатного красочного. Таким образом, количество чисто увлажняющих валиков меньше, чем в предыдущей схеме, и уже два валика работают на обе системы одновременно. Водно-красочный баланс начинает устанавливаться еще раньше, что, несомненно, является положительным моментом. Минусом же, с другой стороны, является еще большая склонность к эмульгированию. Количество увлажняющего раствора, как и в предыдущем случае, регулируется изменением скорости вращения дукторного валика.

Система увлажнения Kompac



Эта система задумана для печати без использования изопропилового спирта.

Наладка Kompac производится лишь единожды при монтаже и в последующем система поддерживает точное и непрерывное пленочное увлажнение автоматически, без дальнейшей наладки. Kompac это  автоматический увлажняющий аппарат, способный строго дозировать подачу увлажняющего раствора на печатную форму. В нормальном состоянии валики этой системы покрыты слоем эмульсии. В "корыте", образованном между двумя валиками системы - образуется однородная эмульсия воды и краски. При вращении этих валиков, эмульсия проходит через зазор между ними, и накатывается на печатную форму. Особенностью системы является материал и структура поверхности накатного валика увлажнения, подвергнутая специальной обработке, обуславливающий его исключительные характеристики по точному дозированию и переносу увлажняющего раствора на форму. Подающий валик, имеет шлифованную с высокой точностью поверхность. Червячная передача привода раскатного валика обеспечивает ему оптимальную амплитуду осевого раската. Корпус увлажняющего аппарата сделан из литого алюминия, что и гарантирует жесткость системы.  Свойства поверхности валиков системы Kompac таковы, что они содержат строго пропорциональное количество увлажняющего раствора и содержащегося на них количества краски. Далее раствор разделяется за счет физико-химической избирательности офсетной пластины. В месте контакта накатного валика с офсетной пластиной, увлажняющий раствор оседает на пробельных элементах, а краска на печатных элементах. Излишек увлажняющего раствора, накапливается на накатном валу и возвращается в увлажняющее корыто, в тот момент, когда накатной валик проходит область зажима формы. Это исключает возможность эмульгирования краски на валах.

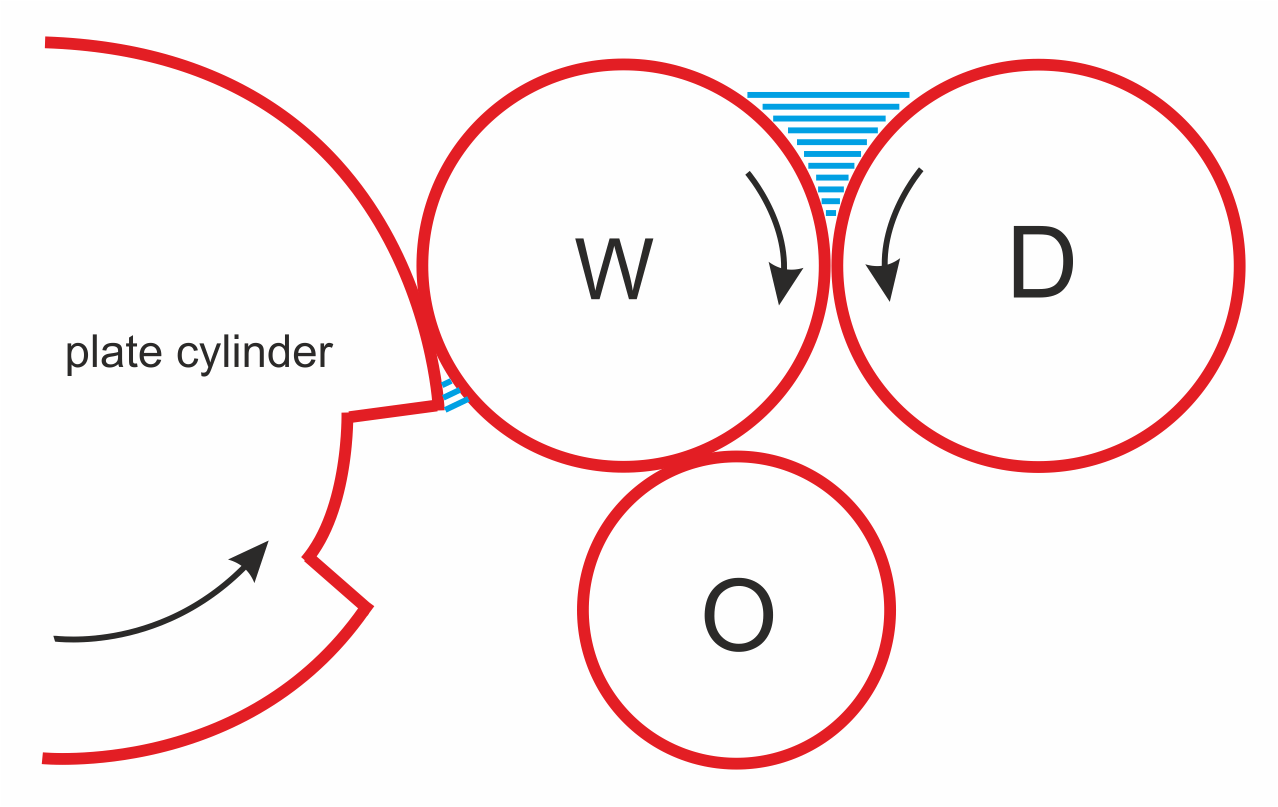

Система увлажнения Kompac. Валики: дозирующий (D), накатной (W) и раскатной (О)
